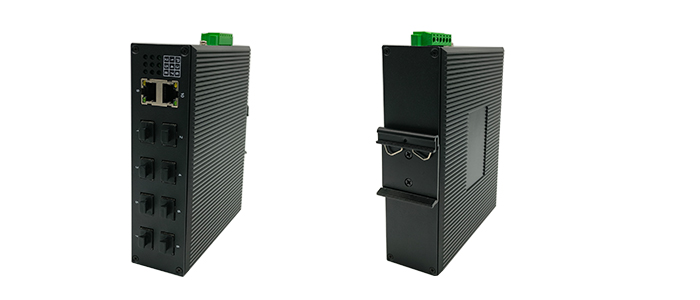

鵬鼎信 PDX-SW582GT
千兆8光2電工業級光纖交換機
產品描述 PRODUCT DESCRIPTION
PDX-SW582GT是8個千兆SFP光口 和2個10/100/1000 Base-TX非管理型工業級匯聚交換機,通過無風扇散熱電路設計、寬范圍工作環境溫度、高防護等級等技術，提供了耐高/低溫、防雷等卓越的工業級品質；增強了工業網絡的可靠性和安全性。更能滿足軌道交通、平安城市、智能交通、室外監控和其他惡劣環境中的部署要求。
產品特性
1. 支持2個 10/100/1000Base-TX和8個1000Base-FX/SFP光纖端口
2. 支持IEEE802.3、IEEE802.3u，IEEE802.3x，存儲轉發
3. 以太網端口支持10/100/1000M自適應
4. IP40保護等級,高強度鋁合金外殼，DIN35軌道安裝
5.工業級4級防護設計，-40至85°C工作溫度
產品參數 PRODUCT PARAMETERS
產品型號 | PDX-SW582GT-8SFP |
產品說明 | 千兆8光2電導軌式工業級匯聚交換機 |
接口（Provider Mode Ports） | |
業務接口（Fixed port） | 8*1000 Base-FX， 2*10/100/1000Base－TX |
電源接口（Power interface） | 鳳凰端子，雙電源冗余 |
LED燈（LED Indicators） | 電源燈:P 光口燈:1~8 網口燈 9、10綠燈， 網口燈 9、10黃燈 |
線纜類型及距離（Cable type&Transmission distance） | |
雙絞線（Twisted-pair） | 0-100m（CAT5e,CAT6） |
單模光纖（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纖（Multimode optical fibre） | 550m |
網絡拓撲（Network Topology） | |
環形拓撲（Ring topology） | 不支持 |
星型拓撲（Star topology） | 支持 |
總線拓撲（Bus topology） | 支持 |
樹形拓撲（Tree Topology） | 支持 |
混合式拓撲（Hybrid topology） | 支持 |
電氣特性（Electrical Specifications） | |
輸入電壓（input voltage） | DC 12-56V |
整機功耗 （Total Power consumption） | <12W |
欠壓告警（Voltage Alarm） | 支持 |
二層交換（Layer 2 Switching） | |
交換容量（Switching capacity） | 26G |
包轉發率（Packet forwarding rate） | 19.34Mpps |
MAC地址表（MAC address table） | 16K |
報緩沖區（Buffer） | 2M |
轉發延遲（Forwarding delay） | <5us |
極性反轉（MDX/MIDX） | 支持 |
流量控制（Flow control） | 支持 |
巨型幀（Jumbo Frame） | 支持10Kbytes |
看門狗功能（WatchDog） | 支持 |
端口隔離（Port isolation） | 支持 |
環境條件（Environment） | |
工作溫度（Operating temperature） | -40℃~+85℃ |
儲藏/運輸溫度（Storage temperature） | -40℃~+85℃ |
相對濕度（Relative humidity） | 5%~95% 無凝露（non-condensing） |
散熱方式（Thermal methods） | 無風扇設計，自然散熱 |
MTBF | 100,000 小時 |
機械結構（ Mechanical Dimensions） | |
尺寸（Product size） | 48*128*156mm |
安裝方式（Installation Method） | 卡軌式安裝 |
重量（Weight） | 約1KG |
防護（EMC&INGRESS PROTECTION ) | |
IP等級（IP Level） | IP40 |
電源浪涌防護（Surge protection of Power） | IEC 61000-4-5 Level X (6KV/6KV）（8/20us) |
網口浪涌防護（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4(4KV/4KV）（10/700us) |
輻射抗擾（RS） | IEC 61000-4-3 Level 3（10V/m） |
瞬間脈沖抗干擾（EFI） | IEC 61000-4-4 Level 3（1V/2V） |
傳導抗干擾（CS） | IEC 61000-4-6 Level 3（10V/m） |
電源頻率磁場抗擾（PFMF） | IEC 61000-4-8 Level 4（30A/m） |
電壓跌落（DIP） | IEC 61000-4-11 Level 3 （10V） |
抗靜電干擾（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
自由跌落（Free fall） | 0.5m |
配套和附件（Accessories） | |
配套設備（Accessories） | 設備，端子，合格證，說明書，電源適配器（選配） |
可選型號（Optional model） | 描述信息 |
PDX-SW582GT-8SFP | 8個千兆SFP光接口+2個10/100/1000M自適應電口，工業級匯聚交換機 |
